概述:金屬軟管是工程技術中重要的連接構件，它們由波紋柔性管、網套和接頭結合而成。金屬軟管的網套由不銹鋼絲（不銹鋼帶材）編制而成，既增加了金屬軟管壓力，又起到保護波紋管的作用。其主體是波紋管，波紋管本身具有良好的撓性，因波紋管的縱向剛度和抗彎剛度小，因而它可以順利地在額定彎曲半徑內工作，網套（鋼帶網套或鋼絲網套）起加強作用，是金屬軟管的"骨架"，根據軟管口徑、壓力不同可為一層、二層或三層。網套是金屬軟管主要承壓構件，使金屬軟管具有一定的承載能力，同時，它還起著保護波紋管的作用。又因波紋管是由不銹鋼材料制成的，所以它有很好的抗腐蝕能力和溫度穩定性。金屬軟管具有重量輕、耐高壓、耐高低溫、耐腐蝕、高柔性等諸多優點，因此具有防震動、抗彎曲等特點，可以起到補償位移，吸收應力的作用。



金屬軟管生產安裝注意事項：
1、 尺寸-- 軟管公稱通徑，接頭型式及尺寸．軟管長度。
2、壓力-- 軟管實際工作壓力，選用的公稱壓PN/ 工作壓力Ｐ。
3、介質-- 軟管中所輸送的介質的化學屬性，按耐腐蝕性能表，決定軟管各零件的材質。
4、溫度-- 軟管內介質的工作溫度及范圍；軟管工作時的環境溫度。高溫時，須按溫度修正系數，確定工作溫度下允許的最大壓力，以確定選用正確的壓力等級。
5、狀態-- 按軟管使用時的狀態，參照軟管正確安裝方式．軟管各種運動狀態的長度計算及軟管最小彎曲半徑等因素，參數正確選取軟管長度，并正確安裝。

用途：金屬軟管用于儲罐的進出口管系，主要安裝在罐前閥之后，減輕儲罐的地震破壞以及用來補償儲罐的地基下沉，管線的熱脹冷縮，施工時的安裝偏差；另外在泵或壓縮機與閥門、儀器儀表等構成的管系中，常因振動損壞儀器儀表等關鍵部件，影響系統的正常工作，甚至引起管系共振，破壞管系及設備；并且因振動產生嚴重的噪音污染。我公司研制開發出的儲罐及泵連接軟管可有效吸收管系振動、減少噪音。廣泛應用于航空、石油、化工、冶金、電力、造紙、醫藥、食品、木材、煙草、交通等行業等。

※規格尺寸：

DN	PN（Mpa）	最大橫向位移量Y（mm）
		50	100	150	200	250	300	350	400
	0.6 ~ 6-0	金屬軟管全長L（mm）
40		550	700	900	1000	1100	1200	1300	1400
50		650	800	1000	1100	1200	1300	1400	1500
65		700	900	1100	1200	1300	1400	1500	1600
80		800	1000	1200	1300	1400	1500	1600	1700
100		900	1200	1300	1500	1600	1700	1800	1900
125		1000	1200	1400	1600	1800	1900	2100	2200
150		1000	1300	1500	1600	1800	1900	2100	2200
~~800

訂貨須知：

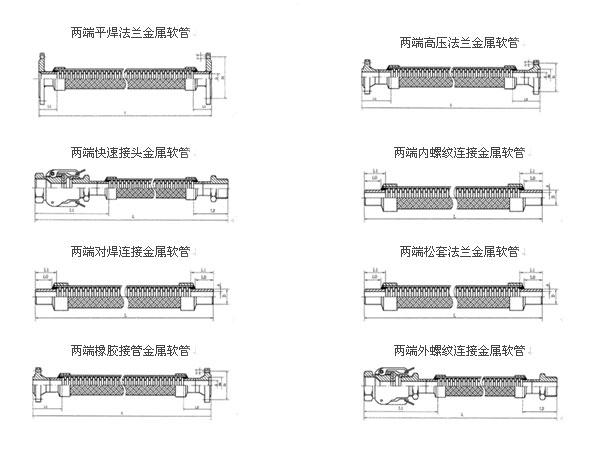

我公司生產的金屬軟管的接頭形式款式多樣，可根據工程實際情況選型。金屬軟管有很多，客戶可根據實際情況挑選。

訂貨時請注明：產品名稱、公稱通徑、長度、壓力等級、材質、連接方式等詳細參數。
